网架支座钢结构支座源头厂家供应

1、支承柱支承

  柱子水平位移方向的等效弹簧刚度为：Kc=3EcIc/H3c式中Hc：柱高；Ic：柱截面惯性矩。

2、两端简支梁支承

  由长度为L，网架支座位于距梁端为a的简支梁的等效弹簧刚度为：Kb=3EbIbL/a2（L-a）2式中a ：作用点距梁端距离；L：梁长；Ib：梁截面惯性矩。

3、橡胶垫支座

   由高度为Hp的橡胶垫支承的支座等效弹簧刚度为：Kp=GpAp/Hp式中Ap：橡胶垫面积；Hp：橡胶垫高。

在实际工程中往往是在梁顶或柱顶增加橡胶垫弹性支座，特别是在大跨度网架中，通过橡胶垫支座以满足温度应力的变形要求，这就要求考虑梁或柱弹性刚度与橡胶垫弹性刚度的叠加，当K1与K2叠加时，由位移叠加得其叠加刚度K为:1/K=1/K1+1/K2；有K=1/（1/K1+1/K2）。

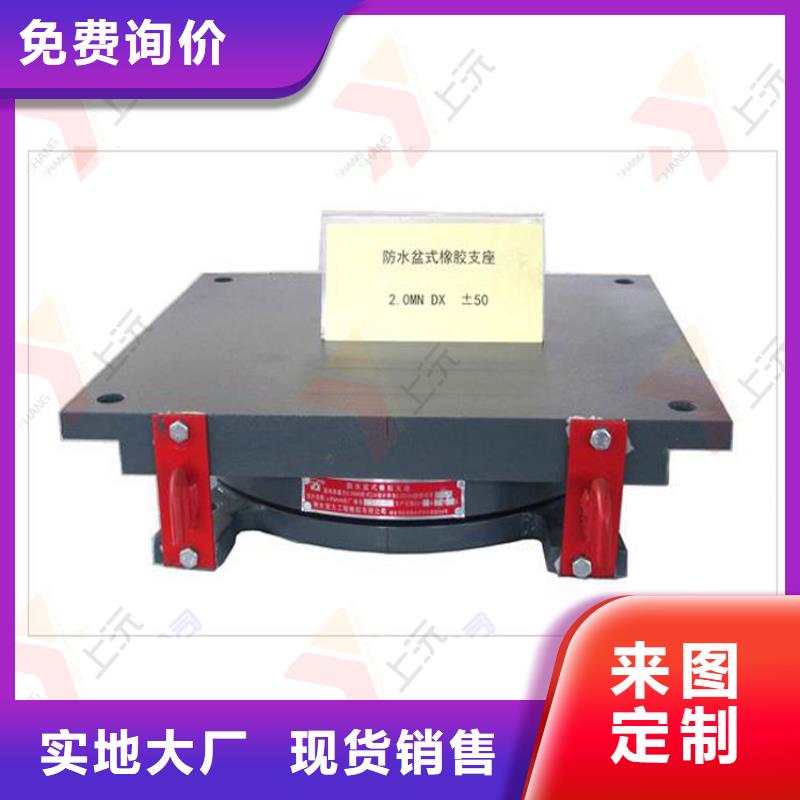

支座与盆式橡胶支座相比具有下列优点:

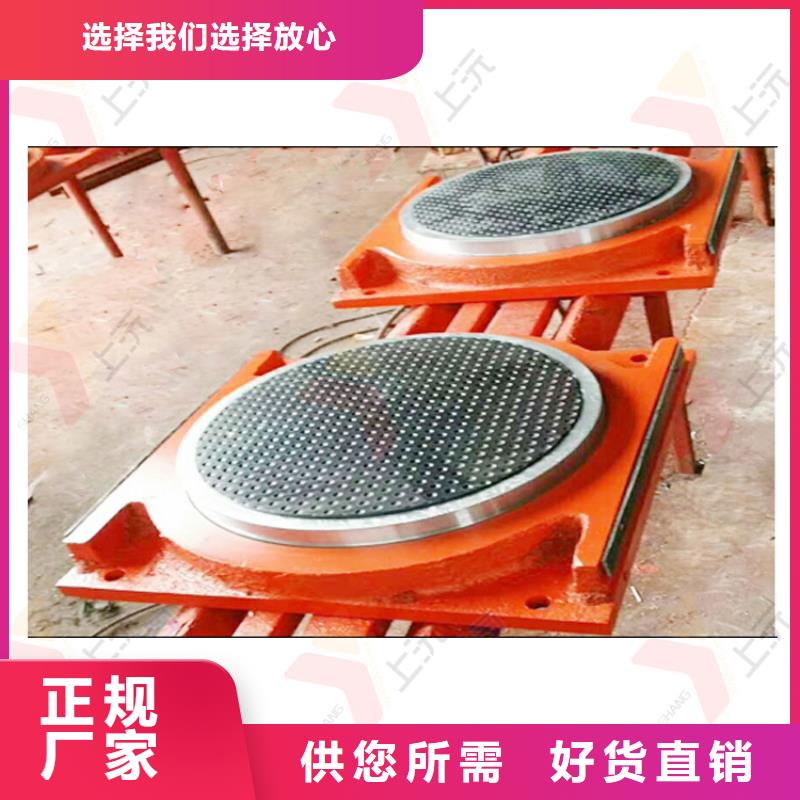

1、球型橡胶支座通过球面传力，不出现力的缩颈现象，作用在混凝土上的反力比较均匀;

2、支座通过球面聚四氟乙烯板的滑动来实现橡胶支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关，特别适用于大转角的要求，设计转角可达0.05rad3、支座各向转动性能一致，适用于宽桥、曲线桥;

4、球型橡胶支座不用橡胶承压，不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。

5、承载吨位 支反力可超过100000KN;转角 为0.06rad。

6、防尘防水性能好，可保证磨擦副无腐蚀，无污染，平面滑动和转动磨擦阻力小.

7、球形支座小巧轻便，较同样支座反力的盆式橡胶支座重量减轻20%-30%

    网架支座橡胶垫块是为适应现代建筑需要的一种板式橡胶支座产品，解决大跨度结构因温度变化而产生的水平位移和建筑结构之间的隔震、减震要求而设计的。网架支座橡胶垫块是由多层橡胶片和多层加劲钢板经加压、硫化制成，具有足够的竖向钢度，以支撑上部结构的垂直载荷。同时，通过其良好的弹性和较大的剪切变形，来满足上部结构因温度变化而引起的支撑结构的推力，并通过网架支座橡胶垫块的耗能起到减震、隔震作用。网架支座橡胶垫块定位通孔，通过螺栓将垫块固定在支撑结构上。
